Donnée  |  Grid

Modèles numériques de surface des lits majeurs des principaux cours d'eau wallons

Ce jeu de données reprend les modèles numériques de surface couvrant les lits majeurs des cours d'eau navigables et non navigables de première catégorie.
  • Propriétaire : Service public de Wallonie (SPW)
  • Dernière mise à jour de la géodonnée :  30 août 2004

Résumé

Ce jeu de données reprend les modèles numériques de surface couvrant les lits majeurs des cours d'eau navigables et non navigables de première catégorie.

Les MNS couvrent ces cours d'eau sur une longueur d'environ 2000 km, soit une superficie totale de 800 km². La résolution est de 1 point/m², la précision altimétrique moyenne est de 11 cm.

La technologie utilisée est l'altimétrie laser (LIDAR) avec une mesure des premiers et derniers échos. Le premier écho permettant de construire un modèle numérique de surface ou "enveloppe" reprenant le sommet de la végétation. Le dernier écho permettant quant à lui de générer un modèle numérique de terrain "sol" représentant l'altitude sans la végétation. Ce dernier ne donne cependant pas l'altitude du sol au sens strict, puisque les bâtiments et constructions y sont toujours présents.

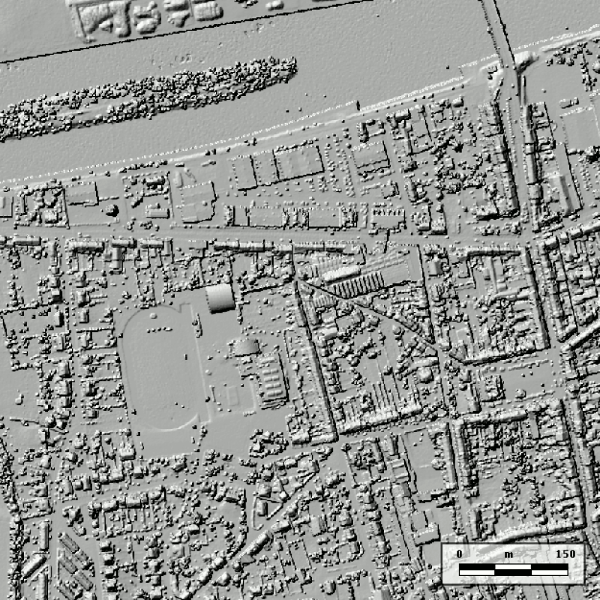

Aperçu

Consulter

Consulter la donnée dans une application

Dans une carte thématique

Visualisez la donnée dans une carte conçue spécialement pour elle.

Dans WalOnMap

Visualisez la donnée dans la carte généraliste, WalOnMap.

Dans ArcGIS ®

Visualisez la donnée dans ArcGIS. Attention : ce logiciel doit être installé sur votre ordinateur.

Dans Google Earth ®

Visualisez la donnée dans Google Earth. Attention : ce logiciel doit être installé sur votre ordinateur.

Consulter la donnée via un webservice

Copiez l'url du service web de la donnée et collez-le dans votre logiciel SIG. Cela vous permettra de visualiser la donnée directement dans votre outil habituel. Consultez notre FAQ pour en savoir plus !

Service de visualisation ESRI-REST

Ce service ESRI-REST permet de visualiser le jeux de données "MNS lits majeurs 2002"

Obtenir une copie de la donnée

Les instructions pour obtenir une copie physique d’une donnée sont détaillées sur https://geoportail.wallonie.be/telecharger.


Si le bouton n'est pas grisé, cliquez sur "AJOUTER À MES TÉLÉCHARGEMENTS" pour ajouter la donnée à votre panier. Ensuite, finalisez votre demande de téléchargement.

Distributeur

Service public de Wallonie (SPW)

Contacter

Format de distribution

  • TIFF (.tif, .tiff)
  • ESRI File Geodatabase (.fgdb), version 10.x
  • JPEG (.jpg ou .jpeg)
  • Ascii Grid (.asc ou .grd)

Conditions pour télécharger et utiliser la donnée

-
Les conditions générales d'accès s’appliquent.

-
Les conditions générales d'utilisation s'appliquent.


Les limites d'utilisation des modèles numériques de surface sont inhérentes à la résolution (1 point/m²), à la précision altimétrique (précision moyenne de 11 cm en valeur absolue), à la période de mesure (de mars 2000 à avril 2002) et aux limitations techniques de l'altimétrie laser : peu ou pas de réflexions sur l'eau, réduction du nombre de mesures au sol dans les zones arborées denses.

Territoire couvert

Région wallonne

Système de référence spatiale

Belge 1972 / Belgian Lambert 72 (EPSG : 31370)

Étendue temporelle

L'étendue temporelle indique la période à laquelle la donnée a été observée sur le terrain.

01 mars 2000 30 avr. 2002

Modèle de la donnée

Retrouvez ci-dessous la description des attributs de la donnée, sa structure, etc.

Non renseigné

Légende

Retrouvez ci-dessous les documents qui décrivent la légende de la donnée.

Non renseigné

Identification de la fiche descriptive

Identifiant de la fiche descriptive
47d7dce7-d401-4aa5-8407-aee0a99eb584
Date de modification de la fiche descriptive

08/08/2023

Fiche descriptive complète
Consultez la fiche descriptive complète dans Metawal.

Identification de la donnée

Identifiant global de la donnée
http://geodata.wallonie.be/id/47d7dce7-d401-4aa5-8407-aee0a99eb584
Identifiant local de la donnée
Non renseigné
Date de la dernière diffusion

30/04/2002

Dernière mise à jour de la donnée

30/08/2004

Langue de la donnée

Français

Échelle de référence

Résolution spatiale

1 m

Précision en X et Y

Précision en Z

Non renseigné

Généalogie de la donnée

Le principe des relevés altimétriques réalisés par laser aéroporté est basé sur la mesure du temps entre l'émission d'un rayon laser et son retour après réflexion au sol. Pour déterminer l'altitude du point au sol, il est nécessaire de connaître précisément la position de l'émetteur au moment de la mesure. Pour ce, un système de positionnement GPS (Global Positioning System) et un système de navigation inertiel INS (Inertial Navigation System) sont embarqués à bord de l'avion afin de déterminer l'orientation absolue du laser. L'intégration de ces données avec celles fournies par le laser permet de calculer l'altitude de points situés sur le sol.

Le laser utilisé est le Toposys II, dont les caractéristiques sont les suivantes : fréquence laser de 83 000 Hz, fréquence de scan de 650 Hz, angle d'ouverture de 14°.
Les fréquences élevées ont permis de mesurer 5 à 8 pts par m².
Cette densité exceptionnelle constituait l'attrait principal de ce laser puisque l'objectif était la génération d'un MNT de 1 point, effectivement mesuré, par m².

En outre , ce laser a enregistré simultanément le premier et le dernier écho. Le premier écho a permis de construire un modèle numérique de surface ou "enveloppe" reprenant le sommet de la végétation. Le dernier écho a permis quant à lui de générer un modèle numérique de terrain "sol" représentant l'altitude sans la végétation. Ce dernier ne donne cependant pas l'altitude du sol au sens strict, puisque les bâtiments et constructions y sont toujours présents.

Documents relatifs à la qualité

Non renseigné

Tests de conformité

Non renseigné
