LIDAXES (version 1) - Incertitude de positionnement des axes - Donnée obsolète

Cette couche de données raster permet d'appréhender les zones d’incertitude liées au positionnement des axes de ruissellement concentré LIDAXES.
  • Propriétaire : Service public de Wallonie (SPW)
  • Date de création de la géodonnée :  01 sept. 2016

Cette donnée n'est plus mise à jour. Il n'est donc plus possible de l'obtenir. Merci d'utiliser la nouvelle version.

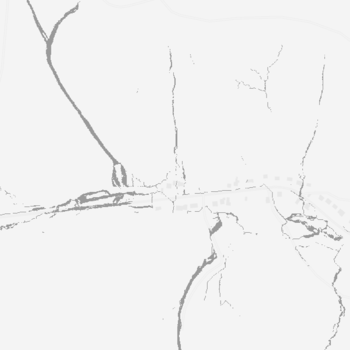

Preview

Résumé

Cette couche de données raster permet d'appréhender les zones d’incertitude liées au positionnement des axes de ruissellement concentré LIDAXES.

ATTENTION: CETTE DONNÉE N'EST PLUS MISE À JOUR. VEUILLEZ VOUS RÉFÉRER A LA NOUVELLE VERSION (LIDAXES (version 2) - Variation possible du tracé)

La cartographie des axes de concentration naturels des eaux de ruissellement (LiDAXES) met en évidence les zones à risque d'inondation par ruissellement et/ou de coulée boueuse apparaissant suite à la concentration naturelle des eaux de ruissellement de surface. La méthodologie est basée sur le MNT LiDAR 2013-2014 à 1m de résolution.

La présente couche de données permet d'appréhender l'incertitude sur le positionnement des axes des eaux de ruissellement (version "Internet"). Elle est dérivée de la couche d'accumulation de flux générée via l'algorithme à direction multiple MD8. Attention, cet algorithme n'est utilisé que pour la génération de la couche des incertitudes. Pour déterminer le réseau de drainage de surface et la localisation des axes de ruissellement concentré, c'est l'algorithme de direction unique D8 qui a été utilisé (voir fiche de métadonnées relative à la direction des flux). Le seuillage des valeurs d’aire contributive dérivées du MD8 permet de définir une emprise pour chaque axe de concentration correspondant à l’incertitude sur le positionnement de l’axe mais qui peut également refléter l’étalement potentiel de l’axe.

La couche de données en sortie de traitement est un raster de 1m de résolution.

L'utilisation de cette couche doit se faire avec précaution car elle contient deux artéfacts :
1. La couche d’accumulation de flux dérivée de l’utilisation de l’algorithme à direction de flux multiple MD8 dans WhiteBox GAT ne peut être obtenue qu’au départ d’un MNT et non pas au départ d’une couche de direction de flux.
2. Il n'est pas possible de définir les valeurs de direction de flux dérivées du MD8 sur l'ensemble du territoire couvert par les données du MNT LiDAR en un seul bloc ou même par sous-basins hydrographiques lorsque l’on utilise WhiteBox GAT.

Ces artéfacts sont détaillés en généalogie.

Pour des raisons de lisibilité, les informations ne sont visibles qu'à des échelles comprises entre 1/1.000ème et 1/50.000ème. La couche d'incertitude doit être consultée simultanément avec les axes de ruissellement concentré (version vectorielle disponible soit en Internet ou en Intranet) et le réseau hydrographique wallon (RHW).

La couche relative aux zones d'incertitude est identique dans les versions "LIDAXES - version Internet" et "LIDAXES - version Intranet" et ne fait donc l'objet que d'une fiche de métadonnées.

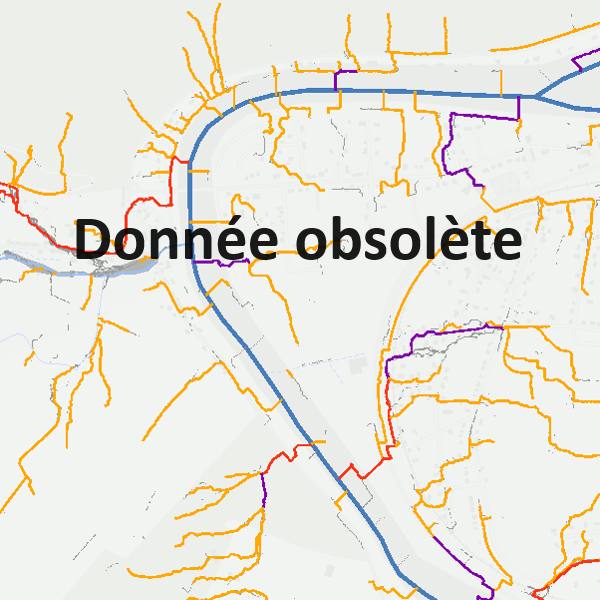

Pour plus de détails, référez-vous au rapport méthodologique au travers de la fiche de métadonnées de la série "LIDAXES - Axes de ruissellement concentré et données associées - Série - Version Internet" (https://geoportail.wallonie.be/catalogue/d3d387ff-ff17-4307-93fc-749174bfe215.html).

Aperçu

Consulter

Consulter la donnée dans une application

Dans une carte thématique

Visualisez la donnée dans une carte conçue spécialement pour elle.

Dans WalOnMap

Visualisez la donnée dans la carte généraliste, WalOnMap.

Dans ArcGIS ®

Visualisez la donnée dans ArcGIS. Attention : ce logiciel doit être installé sur votre ordinateur.

Dans Google Earth ®

Visualisez la donnée dans Google Earth. Attention : ce logiciel doit être installé sur votre ordinateur.

Consulter la donnée via un webservice

Copiez l'url du service web de la donnée et collez-le dans votre logiciel SIG. Cela vous permettra de visualiser la donnée directement dans votre outil habituel. Consultez notre FAQ pour en savoir plus !

Obtenir une copie de la donnée

Cette ressource est obsolète et ne fait plus l’objet d’une distribution.


Si le bouton n'est pas grisé, cliquez sur "AJOUTER À MES TÉLÉCHARGEMENTS" pour ajouter la donnée à votre panier. Ensuite, finalisez votre demande de téléchargement.

Distributeur

Service public de Wallonie (SPW)

Contacter

Format de distribution

  • ESRI File Geodatabase (.fgdb), version 10.x
  • TIFF (.tif, .tiff)
  • Ascii Grid (.asc ou .grd), version inconnue

Conditions pour télécharger et utiliser la donnée

-
Les conditions générales d'accès s’appliquent.

-
Les conditions générales d'accès s’appliquent mais sont restreintes ou étendues par les conditions particulières de type D1.

-
Les conditions générales d'utilisation s'appliquent.

-
Source à mentionner : UCL - SPW

Territoire couvert

Région wallonne

Système de référence spatiale

Belge 1972 / Belgian Lambert 72 (EPSG : 31370)

Étendue temporelle

L'étendue temporelle indique la période à laquelle la donnée a été observée sur le terrain.

Non renseigné

Modèle de la donnée

Retrouvez ci-dessous la description des attributs de la donnée, sa structure, etc.

Non renseigné

Légende

Retrouvez ci-dessous les documents qui décrivent la légende de la donnée.

Non renseigné

Identification de la fiche descriptive

Identifiant de la fiche descriptive
9b79d2c9-3754-4acb-af5b-c1f43e6bd99a
Date de modification de la fiche descriptive

14/11/2023

Fiche descriptive complète
Consultez la fiche descriptive complète dans Metawal.

Identification de la donnée

Identifiant global de la donnée
http://geodata.wallonie.be/id/9b79d2c9-3754-4acb-af5b-c1f43e6bd99a
Identifiant local de la donnée
LIDAXES__INCERTITUDE
Date de la dernière diffusion

01/09/2016

Dernière mise à jour de la donnée

01/09/2016

Langue de la donnée

Français

Échelle de référence

1:50000

Résolution spatiale

1 m

Précision en X et Y

Précision en Z

Non renseigné

Généalogie de la donnée

La chaîne de traitements pour la génération des axes de ruissellement concentré a été développée par "Earth and Life Institute" (UCL - ELIe). Elle se base sur le MNT LiDAR 2013-2014. Celui-ci a été lissé et rendu hydrologiquement continu.

La couche de données se base sur la couche d'accumulation de flux dérivé de l'utilisation de l'algorithme à direction multiple MD8. Le seuillage des valeurs d’aire contributive dérivées du MD8 permet de définir une emprise pour chaque axe de concentration correspondant à l’incertitude sur le positionnement de l’axe mais qui peut également refléter l’étalement potentiel de l’axe. Plus le seuil choisi est élevé, plus la zone d’incertitude est étroite. A contrario, l’utilisation d’une valeur trop faible conduit à définir des zones d’incertitude de taille importante et à mettre en évidence des zones qui ne contiennent pas forcément des axes de ruissellement. Il semble qu’une valeur de 0.5 ha soit un bon compromis car elle permet de définir des zones resserrées là où les axes sont relativement certains et de mettre en évidence les zones où la dispersion intervient.

La couche des incertitudes à été générée à partir des solutions WhiteBox GAT, ArcGIS 10.2 et des scripts python associés (module arcpy).

Deux artéfacts sont à noter :

1. Le premier est lié au fait que la couche d’accumulation de flux dérivée de l’utilisation de l’algorithme à direction de flux multiple MD8 dans WhiteBox GAT ne peut être obtenue qu’au départ d’un MNT et non pas au départ d’une couche de direction de flux. De ce fait, il n’est pas possible d’effacer les directions de flux au niveau des cours d’eau et des zones bâties. On obtient donc des valeurs d’accumulation de flux dérivées du MD8, et par conséquent des zones d’incertitudes, au niveau des cours d’eau et des zones bâties. Ces dernières sont en partie éliminées en supprimant les valeurs d’accumulation de flux dérivées du MD8 au droit des cours d’eau et dans les zones bâties. Toutefois, des zones d’incertitude autour des cours d’eau subsistent et il subsiste des zones d’incertitude en aval de zone bâties et qui ne correspondent à aucun axe;

2. Le deuxième artéfact est lié au fait qu’il n’est pas possible de définir les valeurs de direction de flux dérivées du MD8 sur l’ensemble du territoire couvert par les données du MNT LiDAR en un seul bloc ou même par sous-bassin hydrographique lorsque l’on utilise WhiteBox GAT. Ceci aboutit en effet à une erreur mémoire. Nous avons donc procédé de la manière qui suit : le MNT hydrologiquement continu sur l’ensemble du territoire couvert par les données MNT LIDAR a été découpé selon l’emprise des 4551 mailles avec un buffer de 200 m puis, pour chacune de ces mailles les valeurs d’accumulation de flux dérivées du MD8 ont été calculées dans WhiteBox GAT. Pour finir, les 4551 mailles ont été fusionnées et les valeurs maximales d’accumulation de flux dérivées du MD8 ont été conservées dans les zones de recouvrement. Il est donc probable que les valeurs d’accumulation de flux dérivées du MD8 soient sous-estimées car on ne travaille pas à l’échelle du sous-bassin hydrographique. Cependant, puisque les zones d’incertitude sont définies à partir d’une valeur d’accumulation de flux correspondant à 0.5 ha on peut raisonnablement penser qu’elles sont dans l’ensemble définies de manière correcte.

La démarche méthodologique a exploité les outils suivants :
- ArcGIS 10.2;
- Script python (v. 2.7);
- WhiteBox GAT (v. 3.2.2).

Références : Maugnard, A., Bielders, C., Defourny, P. (Earth and Life Institute - UCL). Mise à jour du produit cartographique "axes de ruissellement concentré sur l'ensemble de la région wallonne sur base du nouveau jeu de données LiDAR et autres données disponibles". Rapport final - Août 2016.
