Collection de données thématiques  |  Vecteur

Carte Numérique des Sols de Wallonie - Série

Cette série de jeux de données compile l'ensemble des informations relatives à la Carte Numérique des Sols de Wallonie.
  • Propriétaire : Service public de Wallonie (SPW)
  • Dernière mise à jour de la géodonnée :  25 mars 2015

Résumé

Cette série de jeux de données compile l'ensemble des informations relatives à la Carte Numérique des Sols de Wallonie.

L'origine de la Carte des sols de Wallonie est la Carte des Sols de Belgique (CSB). Celle-ci a été levée de 1947 et 1991 sur base du plan cadastral de l'époque. Les opérations de cartographie ont été réalisées selon le découpage des cartes de l'Institut Géographique Militaire / National.

La Carte des Sols de Belgique est établie par planchettes au 1/20.000ème. Des 457 planchettes couvrant la Belgique, 270 (dont 80 % éditées) correspondent à la partie wallonne du territoire. Un livret explicatif accompagne chaque planchette, reprenant tous les éléments nécessaires pour la lecture et l’interprétation de la carte. Chaque planchette constitue un produit en tant que tel.

La carte des Sols "papier" a servi de base à l'élaboration de la Carte Numérique des Sols de Wallonie au 1.20.000ème (CNSW ou CNSW__SIGLES_20), qui est donc une représentation numérique des planchettes au 1/20.000ème, en ce compris les planchettes non éditées.

La collection est constituée des jeux de données suivants :

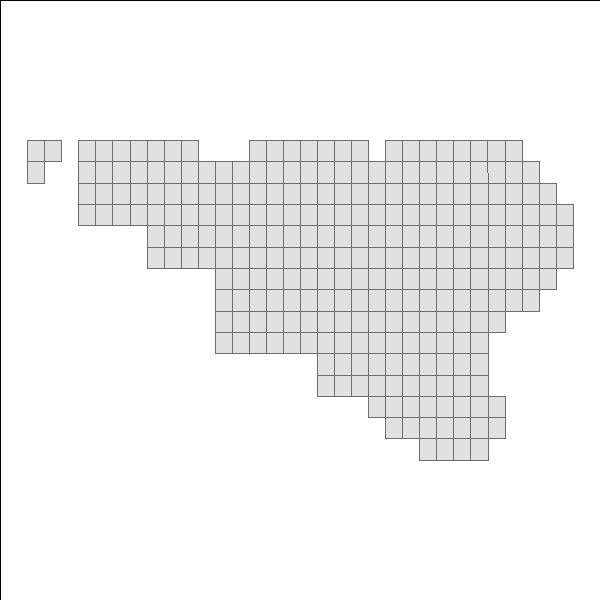

- La Trame des planchettes de la Carte des Sols de la Belgique - partim Wallonie (CNSW__PLANCHES) dont certaines données attributaires sont composées d'hyperliens permettant de télécharger la carte (format .DjVu) et son livret (PDF), si édité(s).

- Les ravines/ravins associés à la CNSW (CNSW__RAVINS) : cette couche reprend les lignes remarquables correspondant aux ravins présentes sur les planchettes de la Carte des Sols de la Belgique.

- La Carte Numérique des sols de Wallonie (CNSW__SIGLES_20) : Ce jeu de donnée est identifié sous le label "Séries, Variantes, Phases". Il reprend, sous forme polygonale, quelques 500.000 plages de sols - ou unités cartographiques - qui forment la CNSW. Elles correspondent à 6000 unités de sols ou sigles pédologiques qui constituent donc la légende de la carte. Ces unités sont représentées sous forme de sigles formés de la concaténation de symboles, chacun délivrant une information de nature essentiellement morphologique sur les sols. L’unité cartographique de base de la légende de la CNSW est la série principale, déterminée par 3 ou 4 caractéristiques du sol (texture, état de drainage naturel, présence d’un horizon diagnostique et la nature de la charge caillouteuse pour les sols caillouteux). L’ajout de symboles en préfixe (série dérivée) ou en suffixe (variante ou phase) permet d'en préciser certaines caractéristiques secondaires. Les différents types de sols sont définis précisément dans une table correspondante (CNSW__SIGLES_20_DEFINITION).

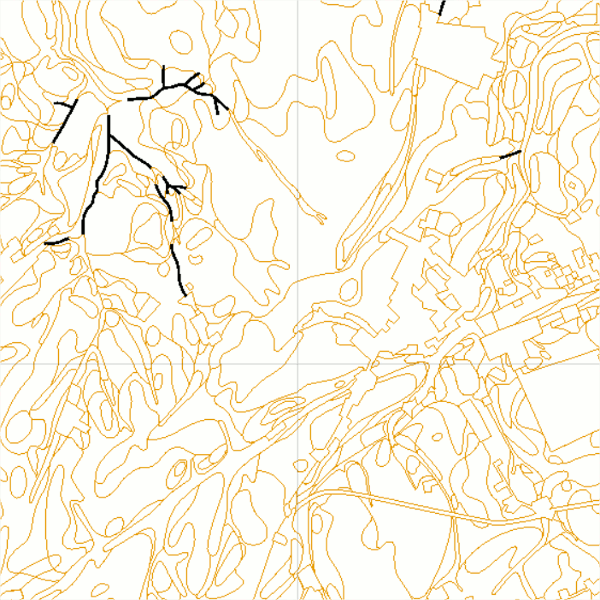

Aperçu

Consulter

Consulter la donnée dans une application

Dans WalOnMap

Visualisez la donnée dans la carte généraliste, WalOnMap. Application WalOnMap - Toute la Wallonie à la carte

Dans une carte thématique

Visualisez la donnée dans une carte conçue spécialement pour elle.

Consulter la donnée via un webservice

Copiez l'url du service web de la donnée et collez-le dans votre logiciel SIG. Cela vous permettra de visualiser la donnée directement dans votre outil habituel. Consultez notre FAQ pour en savoir plus !

Service de visualisation ESRI-REST

Adresse de connexion au service de visualisation ESRI-REST des données relatives à la Carte Numérique des Sols de Wallonie.

Service de visualisation WMS

Adresse de connexion au service de visualisation WMS des données relatives à la Carte Numérique des Sols de Wallonie.

Obtenir une copie de la donnée

Cette ressource est une collection de données. En la commandant, l'ensemble des géodonnées constitutives de cette collection vous sera automatiquement fourni.

Les instructions pour obtenir une copie physique d’une donnée sont détaillées sur https://geoportail.wallonie.be/telecharger.


Si le bouton n'est pas grisé, cliquez sur "AJOUTER À MES TÉLÉCHARGEMENTS" pour ajouter la donnée à votre panier. Ensuite, finalisez votre demande de téléchargement.

Distributeur

Service public de Wallonie (SPW)

Contacter

Format de distribution

  • ESRI Shapefile (.shp)
  • ESRI File Geodatabase (.fgdb)

Conditions pour télécharger et utiliser la donnée

Les conditions générales d'accès s’appliquent. : https://geoportail.wallonie.be/files/documents/ConditionsSPW/DataSPW-CGA.pdf
Les conditions générales d'accès s’appliquent mais sont restreintes ou étendues par les conditions particulières de type D1. : https://geoportail.wallonie.be/files/documents/ConditionsSPW/DataSPW-CPA-TypeD1.pdf
Les conditions générales d'utilisation s'appliquent. : https://geoportail.wallonie.be/files/documents/ConditionsSPW/DataSPW-CGU.pdf
Les jeux de données "Ravins" et "CNSW" (séries, variantes, phases) sont consultables dans une plage d'échelles comprise entre le 25.000ème et le 5000ème.

Citation des crédits

Comment citer cette donnée ?

Service public de Wallonie (SPW)  - Carte Numérique des Sols de Wallonie - Série (2015-06-01)
http://geodata.wallonie.be/id/c5bedf2b-1cac-4231-9d9a-854e0ef2c9ce

Territoire couvert

Région wallonne

Système de référence spatiale

Belge 1972 / Belgian Lambert 72 (EPSG:31370)

Étendue temporelle

L'étendue temporelle indique la période à laquelle la donnée a été observée sur le terrain.

1947 1991

Modèle de la donnée

Retrouvez ci-dessous la description des attributs de la donnée, sa structure, etc.

Non renseigné

Légende

Retrouvez ci-dessous les documents qui décrivent la légende de la donnée.

Document Description Ouvrir
Légende pour ArcGIS (LYR)
Légende des jeux de données Légende des jeux de données associés à la collection

Identification de la fiche descriptive

Identifiant de la fiche descriptive
c5bedf2b-1cac-4231-9d9a-854e0ef2c9ce
Date de modification de la fiche descriptive

20/06/2023

Fiche descriptive complète
Consultez la fiche descriptive complète dans Metawal.

Identification de la donnée

Identifiant global de la donnée
http://geodata.wallonie.be/id/c5bedf2b-1cac-4231-9d9a-854e0ef2c9ce
Identifiant local de la donnée
CNSW
Date de la dernière diffusion

01/06/2015

Dernière mise à jour de la donnée

25/03/2015

Langue de la donnée

Français

Échelle de référence

1:20000

Résolution spatiale

Précision

Fréquence de mise à jour

Généalogie de la donnée

La Carte des sols de la Belgique est issue de travaux réalisés entre 1947 et 1991. Si la majeure partie des informations qu'elle contient se présente sous forme de polygones, d'autres sont représentées sous forme de lignes. Ces deux sources d'informations ont été récupérées lors des deux premières phases du Projet de Cartographie Numérique des Sols de Wallonie (PCNSW) pour donner naissance à la Carte Numérique des Sols de Wallonie (CNSW) et à la couche des lignes remarquables.

La trame de l'ancienne carte à 1:10.000 (correspondant au TOP10S) de l'Institut Géographique National a été générée et des informations attributaires concernant les planches et les livrets de la Carte des Sols de la Belgique lui ont été associées.

Documents relatifs à la qualité

Non renseigné

Tests de conformité

Non renseigné
