Photographies brutes des orthophotos 2016 par couple stéréoscopique

Cette couche de données correspond aux photographies aériennes brutes de l'année 2016 disponibles après post-traitement et utilisées pour la stéréoscopie et l'orthorectification.
  • Propriétaire : Service public de Wallonie (SPW)
  • Date de création de la géodonnée :  03 août 2017

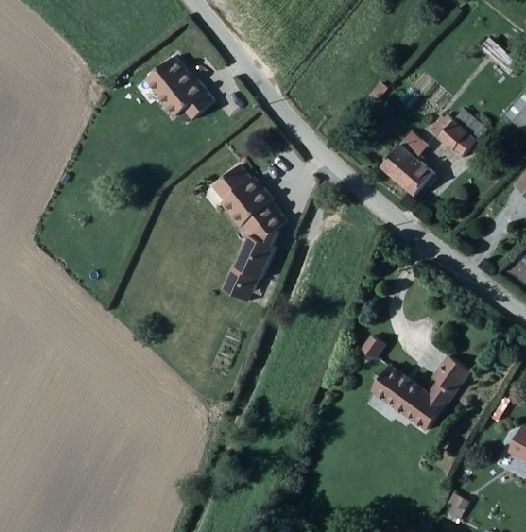

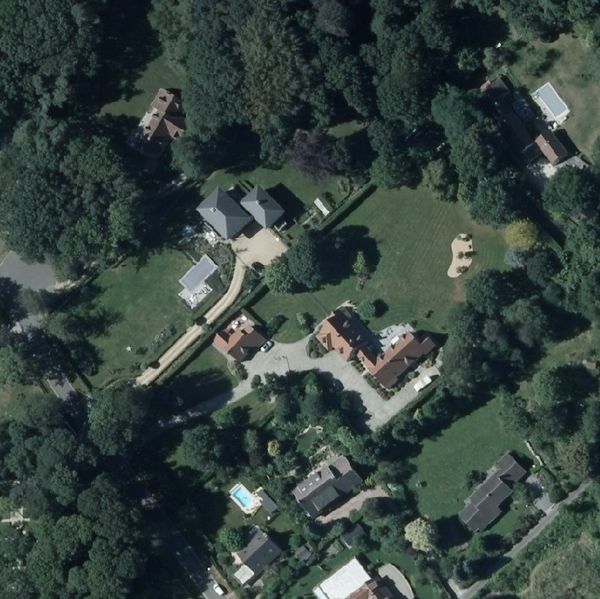

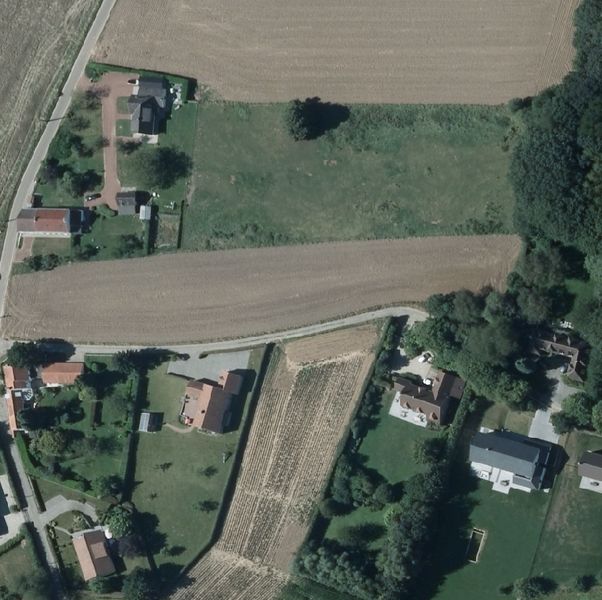

Preview

Résumé

Cette couche de données correspond aux photographies aériennes brutes de l'année 2016 disponibles après post-traitement et utilisées pour la stéréoscopie et l'orthorectification.

Ces photographies aériennes brutes de 2016 dites de "Level 3" sont radiométriquement traitées. Elles sont non rectifiées et ont une résolution de 25 cm. Ces photographies sont utilisées pour les opérations de stéréoscopie et d'orthorectification en vue de la production des orthophotos 2016 du SPW

Les prises de vue ont été effectuées entre le 10 juin 2016 et le 1er novembre 2016.

Les prises de vues sont effectuées au cours d’une période offrant les conditions optimales pour garantir la qualité requise avec un angle d’incidence solaire supérieur ou égal à 35° (fonction de la saison et de l’heure de prise de vue). Les photos sont exemptes de nuages et d’ombres de nuage. Les prises de vues sont réalisées sous de bonnes conditions atmosphériques, c’est-à-dire avec une visibilité au sol de 7 km minimum. Les photographies aériennes sont également prises obligatoirement en absence d’une couverture neigeuse au sol et d’inondations.
Spécificités de 2016 : les conditions météorologiques ont été telles que la période de prise de vue a été décalée et fortement étalée dans le temps. L’angle d’incidence solaire a également été abaissé (supérieur ou égal à 20°).

Tous les axes de vol sont rectilignes, parallèles et orientés obligatoirement d’est en ouest ou d’ouest en est.

Ces images brutes sont accompagnées des paramètres internes et externes d’orientation (X, Y, Z, omega, phi, kappa en degrés). Les paramètres de calibration de la caméra, ainsi que les métadonnées de chaque image sont livrées dans leur totalité.

Les photographies aériennes possèdent les caractéristiques techniques suivantes :

- Les photos sont prises verticalement avec une tolérance de 4° par rapport à l’axe vertical.
- L’écart par rapport à l’axe vertical de deux photos consécutives est toujours inférieur à 4°.
- L’angle de dérivation des photos est inférieur à 5°.

L’avion utilisé permet de garantir une stabilité optimale. La caméra possède son propre système de compensation du filé (Forward Motion Compensation) et de stabilisation angulaire (Angle Motions Compensation). Un système de stabilisation gyroscopique de la caméra selon les trois axes est un élément positif dans l’appréciation du matériel. La navigation se fait à l’aide du système GNSS.

D’une part, le recouvrement longitudinal minimal des photos successives d’une même bande est de 60% avec une tolérance de 5%, même pour les zones les plus élevées. D’autre part, le recouvrement latéral minimal entre bandes parallèles successives est de 30%, avec une tolérance de 5%.

Aperçu

Consulter

Consulter la donnée dans une application

Dans une carte thématique

Visualisez la donnée dans une carte conçue spécialement pour elle.

Dans WalOnMap

Visualisez la donnée dans la carte généraliste, WalOnMap.

Dans ArcGIS ®

Visualisez la donnée dans ArcGIS. Attention : ce logiciel doit être installé sur votre ordinateur.

Dans Google Earth ®

Visualisez la donnée dans Google Earth. Attention : ce logiciel doit être installé sur votre ordinateur.

Consulter la donnée via un webservice

Copiez l'url du service web de la donnée et collez-le dans votre logiciel SIG. Cela vous permettra de visualiser la donnée directement dans votre outil habituel. Consultez notre FAQ pour en savoir plus !

Obtenir une copie de la donnée

Les instructions pour obtenir une copie physique d’une donnée sont détaillées sur https://geoportail.wallonie.be/telecharger.

Si le volume d'une géodonnée demandée dépasse les 2Go, sa mise à disposition ne pourra être effectuée via téléchargement. Dans ce cas nous vous demandons de nous mettre à disposition un disque dur afin que nous puissions réaliser la copie des fichiers. Ce dernier doit être déposé et repris par vos soins.

La donnée ne comportant que les canaux R, G et B est disponible aux formats GeoTIFF (127 Go) et ECW (124 Go). La donnée comportant les 4 canaux R, G, B et infra-rouge est disponible aux formats FGDB (1,53 To) et GeoTIFF (1,05 To).


Si le bouton n'est pas grisé, cliquez sur "AJOUTER À MES TÉLÉCHARGEMENTS" pour ajouter la donnée à votre panier. Ensuite, finalisez votre demande de téléchargement.

Distributeur

Service public de Wallonie (SPW)

Contacter

Format de distribution

  • GeoTIFF (.tif)
  • FGDBR (ESRI File Geodatabase Raster Dataset), version 10.0
  • ECW

Conditions pour télécharger et utiliser la donnée

ACCÈS :
Etant donné que la mise à disposition de cette donnée demande un traitement complexe et non automatisé, l’accès à celle-ci se fait à titre exceptionnel et demande obligatoirement l’accord du gestionnaire.

UTILISATION :
Les conditions générales d'utilisation s'appliquent (https://geoportail.wallonie.be/files/documents/ConditionsSPW/DataSPW-CGU.pdf)

Territoire couvert

Région wallonne

Système de référence spatiale

Belge 1972 / Belgian Lambert 72 (EPSG : urn:ogc:def:crs:EPSG::31370)

Étendue temporelle

L'étendue temporelle indique la période à laquelle la donnée a été observée sur le terrain.

10 juin 2016 01 nov. 2016

Modèle de la donnée

Retrouvez ci-dessous la description des attributs de la donnée, sa structure, etc.

Non renseigné

Légende

Retrouvez ci-dessous les documents qui décrivent la légende de la donnée.

Non renseigné

Identification de la fiche descriptive

Identifiant de la fiche descriptive
e8aa0e1f-a9ab-4dca-9319-0a36eb4297dc
Date de mise à jour de la fiche descriptive

04/07/2019

Fiche descriptive complète
Consultez la fiche descriptive complète dans Metawal.

Identification de la donnée

Identifiant global de la donnée
http://geodata.wallonie.be/id/e8aa0e1f-a9ab-4dca-9319-0a36eb4297dc
Identifiant local de la donnée
Non renseigné
Date de la dernière diffusion

Dernière mise à jour de la donnée

03/08/2017

Langue de la donnée

Français

Échelle de référence

Résolution spatiale

0.25 m

Précision en X et Y

0.75 m

Précision en Z

Non renseigné

Généalogie de la donnée

Les étapes principales de production de la donnée sont les suivantes :
1. Missions aériennes ;
2. Stéréo-préparation et constructions des images Vexcel L3;
3. Mosaïquage et tuilage.

Documents relatifs à la qualité

Non renseigné

Tests de conformité

Non renseigné
