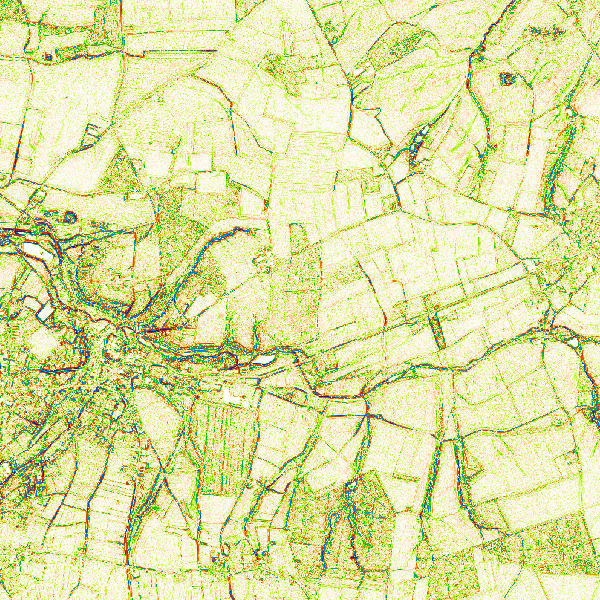

Relief de la Wallonie – Ruptures de pente issues du Modèle Numérique de Terrain LiDAR 2013-2014 [RASTER] (visualisation)

Cette couche de données présente une information visuelle sur les ruptures de pente, issue du Modèle Numérique de Terrain LiDAR 2013-2014, à 1m de résolution.
  • Propriétaire : Service public de Wallonie (SPW)
  • Date de création de la géodonnée :  21 déc. 2022

Résumé

Cette couche de données présente une information visuelle sur les ruptures de pente, issue du Modèle Numérique de Terrain LiDAR 2013-2014, à 1m de résolution.

Ce raster des ruptures de pente est issu d'un projet ayant également généré un Modèle Numérique des pentes et une donnée vectorielle des lignes de hauts et bas talus (sur base du MNT LiDAR 2013-2014).

Ce raster contient une information purement visuelle (code RVB).

Dans le cadre de la qualification des sols à des fins agricoles, de même que pour l’évaluation des risques d’inondation consécutive à une pluie d’orage sur sol dénudé, il est important de pourvoir déterminer avec précision l’inclinaison du sol. C'est dans cet objectif qu'ont été produites ces nouvelles données sur base du MNT LiDAR 2013-2014 acquis par le Service public de Wallonie entre le 12/12/2012 et le 09/03/2014. Elle en partage donc les limitations, notamment quant à la précision des plans d’eau et l’interpolation des zones bâties. .

Plus d'informations techniques sur ce projet sont disponibles dans l'encadré "Généalogie" .

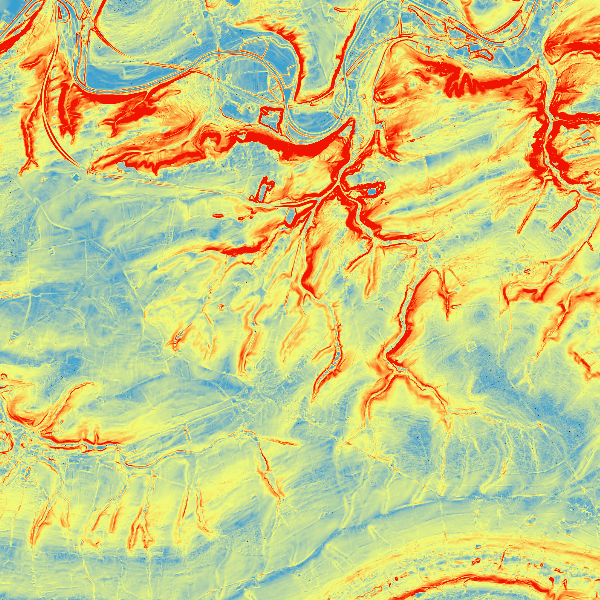

Aperçu

Consulter

Consulter la donnée dans une application

Dans WalOnMap

Visualisez la donnée dans la carte généraliste, WalOnMap. Application WalOnMap - Toute la Wallonie à la carte

Dans une carte thématique

Visualisez la donnée dans une carte conçue spécialement pour elle.

Consulter la donnée via un webservice

Copiez l'url du service web de la donnée et collez-le dans votre logiciel SIG. Cela vous permettra de visualiser la donnée directement dans votre outil habituel. Consultez notre FAQ pour en savoir plus !

Service de visualisation WMS

Adresse de connexion au service de visualisation WMS de la donnée "Relief de la Wallonie - Ruptures de pente issues di MNT LiDAR 2013-2014"

Service de visualisation ESRI-REST

Adresse de connexion au service de visualisation ESRI-REST de la donnée "Relief de la Wallonie - Ruptures de pente issues di MNT LiDAR 2013-2014"

Obtenir une copie de la donnée

Cette couche de données est accessible en téléchargement direct.
Si votre demande porte sur un format spécifique de donnée ou une partie spécifique du territoire, veuillez suivre les instructions d'obtention d'une copie physique d’une donnée détaillées sur https://geoportail.wallonie.be/telecharger.
L’utilisation des géoservices est à privilégier. Le géoservice offre de nombreuses possibilités et vous permet de travailler toujours avec la dernière version disponible de la donnée.


Si le bouton n'est pas grisé, cliquez sur "AJOUTER À MES TÉLÉCHARGEMENTS" pour ajouter la donnée à votre panier. Ensuite, finalisez votre demande de téléchargement.

Distributeur

Service public de Wallonie (SPW)

Contacter

Format de distribution

  • TIFF (.tif, .tiff)

Conditions pour télécharger et utiliser la donnée

ACCÈS : Les conditions générales d’accès s’appliquent ( http://geoportail.wallonie.be/files/documents/ConditionsSPW/DataSPW-CGA.pdf) : https://geoportail.wallonie.be/files/documents/ConditionsSPW/DataSPW-CGA.pdf
UTILISATION : Les conditions générales d’utilisation s’appliquent ( http://geoportail.wallonie.be/files/documents/ConditionsSPW/DataSPW-CGU.pdf) : https://geoportail.wallonie.be/files/documents/ConditionsSPW/DataSPW-CGU.pdf
Les conditions générales d'utilisation s'appliquent et sont étendues par les conditions particulières de type C. : https://geoportail.wallonie.be/files/documents/ConditionsSPW/DataSPW-CPU-TypeC.pdf

Citation des crédits

Sources des données : Service public de Wallonie

Comment citer cette donnée ?

Service public de Wallonie (SPW)  - Relief de la Wallonie – Ruptures de pente issues du Modèle Numérique de Terrain LiDAR 2013-2014 [RASTER] (visualisation) (2023-03-15)
http://geodata.wallonie.be/id/99e28f0e-3100-457f-93a6-a61e089035be

Territoire couvert

Region wallonne

Système de référence spatiale

Belge 1972 / Belgian Lambert 72 (EPSG:31370)

Étendue temporelle

L'étendue temporelle indique la période à laquelle la donnée a été observée sur le terrain.

Non renseigné

Modèle de la donnée

Retrouvez ci-dessous la description des attributs de la donnée, sa structure, etc.

Non renseigné

Légende

Retrouvez ci-dessous les documents qui décrivent la légende de la donnée.

Document Description Ouvrir
Légende des couches de données

Identification de la fiche descriptive

Identifiant de la fiche descriptive
99e28f0e-3100-457f-93a6-a61e089035be
Date de modification de la fiche descriptive

29/08/2023

Fiche descriptive complète
Consultez la fiche descriptive complète dans Metawal.

Identification de la donnée

Identifiant global de la donnée
http://geodata.wallonie.be/id/99e28f0e-3100-457f-93a6-a61e089035be
Identifiant local de la donnée
RELIEF_WALLONIE_MNP_2013_2014__RUPTURES_CLASS
Date de la dernière diffusion

15/03/2023

Dernière mise à jour de la donnée

21/12/2022

Langue de la donnée

Français

Échelle de référence

Résolution spatiale

1 m

Précision

Fréquence de mise à jour

Non planifiée

Généalogie de la donnée

Ce raster fait partir d'un projet ayant également généré un Modèle Numérique des pentes et une donnée vectorielle des lignes de hauts et bas talus. La généalogie décrite ci-dessous explique la méthodologie utilisée dans ce projet pour générer l'ensemble des produits.

1. Données de base
Le modèle numérique de pente "moyenne" se base sur le MNT et le MNS LiDAR acquis entre le 12/12/2012 et le 09/03/2014 à un mètre de résolution.

2. Outil cartographique utilisé
Le modèle numérique de pente a été généré au travers du logiciel Geos V.7.

3. Methodologie
A partir du MNT LiDAR 2013-2014, l'objectif était de créer une carte des élévations lissée apte à fournir des informations cohérentes pour l’élaboration d’une carte des (allures de) pentes. Cependant, le MNT LIDAR est entaché d’une erreur telle (0.12m /par pixel, soit potentiellement une surévaluation de 24% entre deux points voisins. Il s’agit bien entendu d’une valeur maximale, mais attendu que les services techniques doivent au final pouvoir discriminer des pentes de 1 à 15 % par pas de 2%, cette erreur est largement excessive) que l’information de pente n’était ni réaliste, ni exploitable.
Il fallait donc mettre en place un processus permettant de conduire à un jeu de données beaucoup plus proche de la réalité puisque la variabilité de la mesure d’un pixel à l’autre a été réduite à moins de 0.2% maximum soit une réduction par 100 du coefficient d’erreur.
Le raisonnement part du principe que la précision de la mesure LiDAR est fortement liée au type de végétation rencontrée --> La première étape du projet a donc consisté en la classification de la couverture pour en extraire un paramètre d’erreur contextuel. Un lissage différent est appliqué en fonction de la catégorie de végétation (bois, rangées d'arbres, lignes HT, arbres isolés, sols cultivés, végétation rase ainsi qu'une classe reprenant les zones masquées non traitées qui sont laissées "à blanc" dans les fichiers de départ (ex. les bâtiments)) en partant du principe que plus il y a de la végétation (H>>), moins la mesure au sol devient fiable.

Selon les classes identifiées dans le MNH, une série de filtres sont appliqués pour reconstruire un MNT lissé. Parmi les filtres, citons
- Filtre "ornière" : élimine les traces de passage des machines agricoles. Ces traces sont repérées par analyse de profils en longs périodiques (20m de long tous les 20m dans les 4 directions N-S, E-O, NE-SO, NO-SE). Le filtre s'applique sur des zones reconnues comme cultivées ou rases d'après l'analyse du MNH. Les pixels d'altitude inférieure à la moyenne locale sont ignorés et remplacés par une valeur interpolée;
- Filtre "ligne de buttage" : s'applique dans les parcelles cultivées pour atténuer les fluctuations de pente dues aux buttes. Le filtre part d'un profil calculé par régression linéaire sur 20m en travers du cheminement des machines. Le résultat est ensuite affiné itérativement;
- Filtre "pépinière" : le filtre précédent est étendu aux pépinières. Toutefois, compte tenu de la forte dégradation du MNT (présence des troncs et racines, inégalités de terrain en milieu forestier), un résultat homogène ne peut être atteint sans autre prescription préalable.

Les traitements successifs appliqués aux données de base lors de ce projet permettent ainsi de réduire drastiquement l’impact des facteurs de bruit, non seulement instrumentaux (variabilité de la mesure : precision des mesures et du signal, bruits) mais également les reflets de la situation réelle (ornières, …) qui influencent négativement l’interprétation automatique des résultats. Pendant la phase de reconstruction, les pixels d’altitude inférieure à la moyenne locale sont alors ignorés et remplacés par une valeur interpolée. Ce filtre est appliqué dans les classes reconnues comme "sols cultivés" ou "végétations rases".
La méthode générale de reconstruction utilisée est fortement inspirée de l’algorithme de dé-convolution développé par Richardson et Lucy (1972 – 1974).
Cette amélioration n’aurait toutefois pas été possible sans une légère diminution de la résolution apparente des données disponibles (de 1 à 2m/pixel). Dans une deuxième version, la méthode de filtration a été réappliquée sur un jeu de données sur-échantillonné (50 cm) par interpolation bi-linéaire, ce qui a permis d’accroître la qualité géométrique jusqu’à un niveau proche de la résolution apparente (1.2 – 1.5 m) des données de référence (LiDAR).

En appliquant la même méthode point à point sur la carte des pentes au lieu de la carte d’élévation (MNT) d’origine ou lissée, on obtient une nouvelle source d’information : la carte des ruptures de pente (haut/bas talus).
De ce modèle de rupture de pente ont été déduites les lignes de haut et bas talus. Ces lignes correspondent aux points d'inflexion pour des pentes supérieures à 25% (ce qui correspond à une pente faible comme une rampe de garage). Ces lignes relient des points pour lesquels cette pente a une oscillation inférieure à 20cm.

Le travail a été effectué par planche IGN en prenant en considération les 8 planches avoisinantes pour éviter les effets de bords.

Consultez le rapport de production via les ressources en ligne pour plus de détails.
