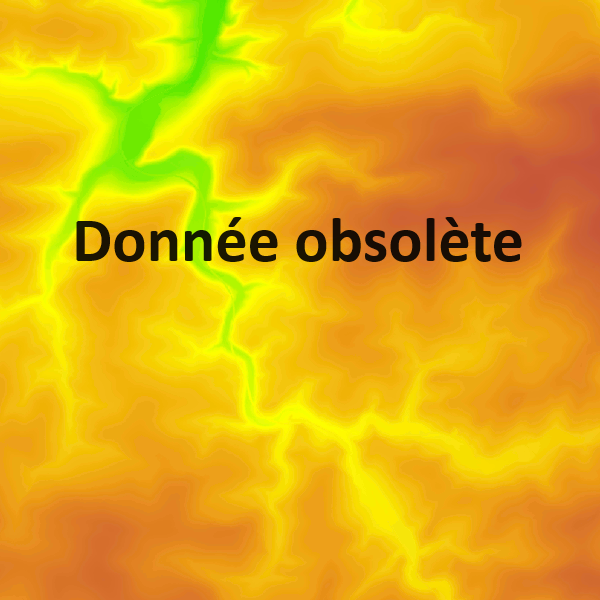

LIDAXES (version 1) - Modèle Numérique de Terrain lissé - Version Intranet - Donnée obsolète

icone Donnée
IconRaster Raster
icone Publique

Informations

Cette couche de données raster est établie pour des besoins internes au SPW et représente le MNT lissé afin d'éliminer le bruit et les éléments temporaires du paysage qui ont un impact sur le réseau de drainage de surface.

La cartographie des axes de concentration naturels des eaux de ruissellement (LiDAXES) met en évidence les zones à risque d'inondation par ruissellement et/ou de coulée boueuse apparaissant suite à la concentration naturelle des eaux de ruissellement de surface.

La chaîne de traitements élaborée pour la génération des axes de ruissellement concentré a permis de dériver une série de couches de données spatiales intermédiaires traduisant des caractéristiques hydrologiques d'une surface. Dans la méthodologie, le MNT LiDAR 2013-2014 (1m de résolution) est la source de données principale. Une des premières étapes de la méthodologie est de lisser ce MNT. En effet, le positionnement des axes de ruissellement concentré est influencé d'une part par le bruit lié au capteur et d'autre part par la présence d'éléments linéaires temporaires dans le paysage, comme les raies de labour, les sillons liés au travail du sol ou encore les traces de roues.

Il est donc nécessaire de lisser le MNT de manière à éliminer le bruit et les éléments temporaires du paysage qui ont un impact sur le réseau de drainage de surface tout en préservant l’information sur les éléments permanents du paysage ayant un impact sur le ruissellement de surface comme les fossés.

Les opérations et caractéristiques techniques (application d'un filtre conditionnel 3*3) sont détaillées dans le rapport méthodologique disponible en ressource associée ainsi qu'en généalogie.

La couche de sortie est un raster de 1 mètre de résolution sur l'ensemble du territoire wallon couvert par le MNT LiDAR 2013-2014. Cette couche sert de référence pour les étapes ultérieures de génération des axes de ruissellement concentré.

Ce MNT lissé répond à des besoins internes du Service public de Wallonie et, par conséquent, ne fait pas l'objet d'une diffusion externe. En fonction de ses caractéristiques et des besoins, il peut être ré-utilisé dans le cadre d'autres applications internes.

Lire la suite See more

Détails

Info principales

Territoire couvert

Région wallonne

Échelle de référence

L'échelle de référence indique le rapport entre une distance sur la carte et la distance correspondante sur le terrain.

Système de référence spatiale

Belge 1972 / Belgian Lambert 72 (EPSG:31370)

Étendue temporelle

L'étendue temporelle indique la période à laquelle la donnée a été observée sur le terrain.

Non renseigné

Dernière mise à jour de la donnée

01/09/2016

Résolution spatiale

La résolution spatiale décrit le niveau de détail des données cartographiques.

1 m

Fréquence de mise à jour

Précision

La précision fait référence à la fidélité des données cartographiques par rapport à la réalité.

Légende

Retrouvez ci-dessous les documents qui décrivent la légende de la donnée.

Non renseigné

Modèle de la donnée

Retrouvez ci-dessous la description des attributs de la donnée, sa structure, etc.

Non renseigné

Généalogie

Cette couche de données est le résultat intermédiaire d'une chaine de traitement composée de 9 étapes principales. La méthodologie et les couches de données source utilisées sont rappelées dans la fiche de métadonnées de la série "LIDAXES - Axes de ruissellement concentré et données associées - Série - Version Intranet" ( https://geoportail.wallonie.be/catalogue/7a6de631-b949-4462-bd9e-a3f103ed7fd7.html). Veuillez-vous y référer pour tous les détails.

La méthodologie pour la prédiction des axes de ruissellement concentré au format raster se base principalement sur le MNT LiDAR 2013-2014 à 1m de résolution. Ce MNT a subi des opérations de lissage en vue d'éliminer le bruit dû au capteur et la présence d’éléments linéaires temporaires dans le paysage (labour, trace de roues, etc.).

Chacun des 4551 MNTs a été lissé suivant un filtre moyen 3x3 conditionnel; La valeur d’altitude du pixel filtré est remplacée par la moyenne des altitudes de ses 9 voisins seulement si les différences d’altitude entre le pixel à filtrer et chacun de ses 9 voisins sont inférieures à 25 cm. Si le pixel à filtrer présente une différence d’altitude d’au moins 25 cm avec l’un de ses 9 voisins, alors le pixel n’est pas filtré et la valeur d’origine est conservée. Ceci permet de préserver l’information sur les éléments permanents du paysage ayant un impact sur la reprise du ruissellement comme les fossés, et d’éliminer la plupart des éléments qui peuvent changer d’une année à l’autre. Des essais ont été réalisés et ont confirmés que la valeur seuil de 25 cm atténue les éléments souhaités.

Pour finir, en plus du lissage, un autre filtre a été appliqué pour remplir les zones de "NoData" qui subsistent encore dans le MNT interpolé. Ces zones correspondent aux élévations de 255 m qui ont été mal interprétées lors de la création du MNT. La valeur attribuée aux pixels sans valeur d’altitude est la valeur moyenne des huit pixels de voisinage immédiat. Cette étape résulte donc en un MNT lissé qui ne contient plus de valeur de "NoData" aberrantes.

Un script python (module arcpy) a été utilisé pour réaliser les opérations de lissage.

Références : Maugnard, A., Bielders, C., Defourny, P. (Earth and Life Institute - UCL). Mise à jour du produit cartographique "axes de ruissellement concentré sur l'ensemble de la région wallonne sur base du nouveau jeu de données LiDAR et autres données disponibles". Rapport final - Août 2016.
Lire la suite See more

Identification

Identifiant global

http://geodata.wallonie.be/id/9bc19460-1afc-47af-a405-93ce2982905d

Identifiant local

LIDAXES__MNT_LISSE

Crédits

Maugnard, A., Bielders, C., Defourny, P. (Earth and Life Institute - UCL). Mise à jour du produit cartographique "axes de ruissellement concentré sur l'ensemble de la région wallonne sur base du nouveau jeu de données LiDAR et autres données disponibles". Rapport final - Août 2016. ; Source à mentionner : UCL - SPW

Responsable du contenu de la donnée

Gestionnaire de la donnée

Direction du développement rural (SPW - Agriculture, Ressources naturelles et Environnement - Département du Développement, de la Ruralité et des Cours d'eau et du Bien-être animal - Direction du Développement rural)

ruralite@spw.wallonie.be

Documents associés

Mise à jour des axes de ruissellement concentré - Rapport final

Conditions d'accès et d'utilisation

Conditions
Conditions pour télécharger et utiliser la donnée

Les conditions générales d'accès s’appliquent. : https://geoportail.wallonie.be/files/documents/ConditionsSPW/DataSPW-CGA.pdf
Les conditions générales d'accès s’appliquent mais sont restreintes ou étendues par les conditions particulières de type D1. : https://geoportail.wallonie.be/files/documents/ConditionsSPW/DataSPW-CPA-TypeD1.pdf
Les conditions générales d'utilisation s'appliquent. : https://geoportail.wallonie.be/files/documents/ConditionsSPW/DataSPW-CGU.pdf
Source à mentionner : UCL - SPW

Citer la ressource
Texte

Service public de Wallonie (SPW)  - LIDAXES (version 1) - Modèle Numérique de Terrain lissé - Version Intranet - Donnée obsolète (2016-09-01)
http://geodata.wallonie.be/id/9bc19460-1afc-47af-a405-93ce2982905d

icone copy
Instructions d'obtention

Cette donnée est obsolète et n'est plus distribuée
