Collection de données thématiques  |  Vecteur

Lidar 2021-2022 - Série

Cette série de couches de données compile les ressources liées à la campagne Lidar 2021-2022 en Wallonie.
  • Propriétaire : Service public de Wallonie (SPW)
  • Dernière mise à jour de la géodonnée :  20 sept. 2022
Preview

Résumé

Cette série de couches de données compile les ressources liées à la campagne Lidar 2021-2022 en Wallonie.

L'objectif de l'acquisition LiDAR visait à la réalisation d'un Modèle Numérique de Terrain (MNT).

Le LIDAR (acronyme anglais de Light Detection And Ranging pour détection et télémétrie par ondes lumineuses) est une technique de télédétection optique qui utilise la lumière laser et fournit, comme produit brut, un nuage tramé de points (ou semis de points) en 3D, de densité élevée et d'une grande précision. Le temps d'acquisition est relativement court étant donné que le dispositif est aéroporté. C'est ce nuage de points d'altitude 3D qui fait l'objet de la présente description.

Les données issues de ces acquisitions ont permis le développement de nombreux autres produits, contenus dans cette séries :

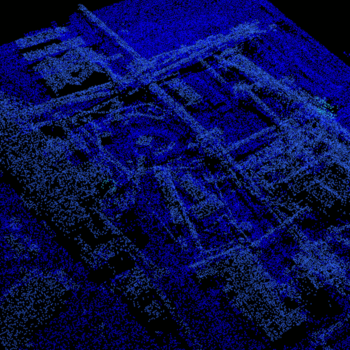

Nuage de points LIDAR 2021-2022
Nuage de points LIDAR allégé (MKP) 2021-2022
Relief de la Wallonie - Carte de densité (PCNT) 2021-2022

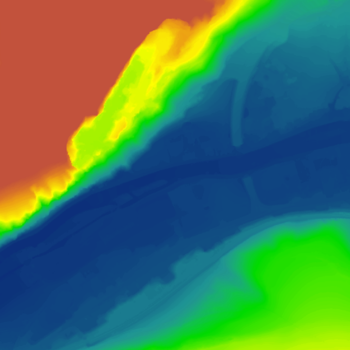

Relief de la Wallonie - Modèle Numérique de Terrain (MNT) 2021-2022
Relief de la Wallonie - Modèle Numérique de Terrain (MNT) 2021-2022 - Sans interpolation

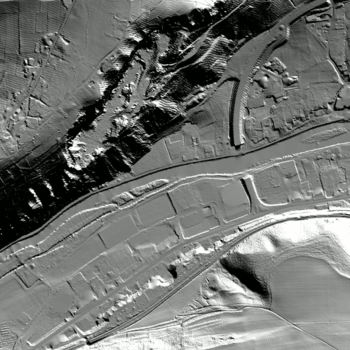

Relief de la Wallonie - Modèle Numérique de Terrain (MNT) 2021-2022 - Hillshade

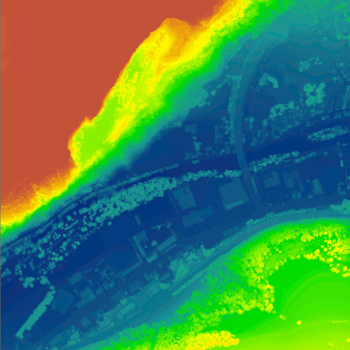

Relief de la Wallonie - Modèle Numérique de Surface (MNS) 2021-2022

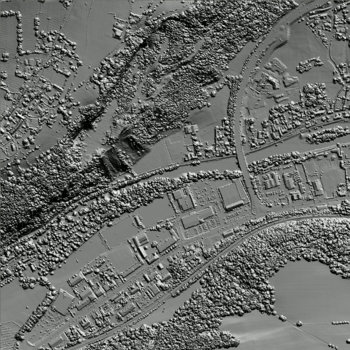

Relief de la Wallonie - Modèle Numérique de Surface (MNS) 2021-2022 – Hillshade
Relief de la Wallonie - Modèle Numérique de Hauteur (MNH) 2021-2022
Relief de la Wallonie - Carte d'intensité 2021-2022
Nuage de points LIDAR Full Wave Form 2021-2022
Nuage de points LIDAR 2021-2022 - Maillage

Malgré un contrôle qualité minutieux, il est possible que certaines zones au sein de ces données contiennent certaines imperfections et restent à adapter. N'hésitez pas à contacter le gestionnaire de la donnée (lidar@spw.wallonie.be) afin de remonter vos observations, qui seront prises en compte dans des mises à jour ou versions futures.

Aperçu

Consulter

Consulter la donnée dans une application

Dans une carte thématique

Visualisez la donnée dans une carte conçue spécialement pour elle.

Dans WalOnMap

Visualisez la donnée dans la carte généraliste, WalOnMap.

Dans ArcGIS ®

Visualisez la donnée dans ArcGIS. Attention : ce logiciel doit être installé sur votre ordinateur.

Dans Google Earth ®

Visualisez la donnée dans Google Earth. Attention : ce logiciel doit être installé sur votre ordinateur.

Consulter la donnée via un webservice

Copiez l'url du service web de la donnée et collez-le dans votre logiciel SIG. Cela vous permettra de visualiser la donnée directement dans votre outil habituel. Consultez notre FAQ pour en savoir plus !

Obtenir une copie de la donnée

Si votre demande porte sur un format spécifique de donnée ou une partie spécifique du territoire, veuillez suivre les instructions d'obtention d'une copie physique d’une donnée détaillées sur https://geoportail.wallonie.be/telecharger. L’utilisation des géoservices est à privilégier.


Si le bouton n'est pas grisé, cliquez sur "AJOUTER À MES TÉLÉCHARGEMENTS" pour ajouter la donnée à votre panier. Ensuite, finalisez votre demande de téléchargement.

Distributeur

Service public de Wallonie (SPW)

Contacter

Format de distribution

  • TIFF (.tif, .tiff)
  • LASZip (.laz)

Conditions pour télécharger et utiliser la donnée

-
Les conditions générales d'accès s’appliquent.

-
Les conditions générales d'utilisation s'appliquent.

-
Les conditions générales d'utilisation s'appliquent et sont étendues par les conditions particulières de type C.

Territoire couvert

Région wallonne

Système de référence spatiale

ETRS89 / Belgian Lambert 2008 (EPSG : 3812)

Étendue temporelle

L'étendue temporelle indique la période à laquelle la donnée a été observée sur le terrain.

01 janv. 2021 31 déc. 2022

Modèle de la donnée

Retrouvez ci-dessous la description des attributs de la donnée, sa structure, etc.

Non renseigné

Légende

Retrouvez ci-dessous les documents qui décrivent la légende de la donnée.

Non renseigné

Identification de la fiche descriptive

Identifiant de la fiche descriptive
3ef17388-54cd-4034-baad-d247243123c2
Date de modification de la fiche descriptive

09/01/2024

Fiche descriptive complète
Consultez la fiche descriptive complète dans Metawal.

Identification de la donnée

Identifiant global de la donnée
http://geodata.wallonie.be/id/3ef17388-54cd-4034-baad-d247243123c2
Identifiant local de la donnée
Non renseigné
Date de la dernière diffusion

01/03/2023

Dernière mise à jour de la donnée

20/09/2022

Langue de la donnée

Français

Échelle de référence

Résolution spatiale

Précision en X et Y

Précision en Z

Non renseigné

Généalogie de la donnée

1. Acquisition et caractéristique des données

L'objectif de l'acquisition LiDAR visait à la réalisation d'un Modèle Numérique de Terrain (MNT). Dès lors, l'obtention de points LiDAR au niveau du sol a été favorisée. Pour ce faire, le calendrier des acquisitions a été élaboré en tenant compte de l’évolution de la végétation. Les vols devaient donc avoir lieu entre le 1er janvier et le 31 mars, sauf contrordre du SPW. Les contrordres sont de deux types : Le premier était l’interdiction d’acquérir les données en cas de présence de couverture neigeuse, et le second était la prolongation de la période de vol en fonction de la météo.

Les acquisitions LiDAR se sont déroulées de l’Ouest vers l’Est, et ceci de manière étalée du entre 2021 et 2022.

Les plans de vol ont été déterminés en fonction des critères techniques suivants :
- Altitude Min 1015m et Max 1550m;
- Espacement entre 2 points : 1.13m dans le sens du vol et 1.14m transversalement;
- Densité : 6.8 pts/m²;
- Distance entre deux axes de vol : 1732m
- Diamètre du spot (emprise au sol) : 0.45m

Les données ont été fournies par blocs (8 blocs au total) au format .LAS (LIDAR Data Exchange File de l’American Society for Photogrammetry and Remote Sensing) selon les caractéristiques suivantes :

- Coordonnées planimétriques en ETRS89 / Lambert Belge 2008 ;
- Coordonnées altimétriques selon le Deuxième Nivellement Général ;
- Précision planimétrique selon le RMSE = Max 1 m ;
- Précision altimétrique selon le RMSE = Max 0.4 m.

2. Contrôles sur les données

Les données ont fait l'objet de plusieurs contrôles
- Contrôle de la densité planifiée, fixée à 6.8 pts/m²;
- Contrôle des zones couvertes par l'emprise du capteur LiDAR;
- Contrôle des densités utiles pour la création du MNT et du MNS;
- Contrôle des différentes classes du LiDAR;
- Contrôle de la complétude dans le MNT et MNS de même que la présence d'un éventuel biais dans les couches.

Les rapports du contrôle et de la validation des données LiDAR par bloc sont disponibles en ressource associée.

3. Traitements

Des traitements ont été réalisés sur le nuage de points LiDAR

3.1 Ajustement des bandes

Les nuages de points correspondant aux différentes bandes de vol doivent être ajustés. Cet ajustement permet d’affiner les paramètres de calibrage (angles résiduels et offsets) du système.

Un certain nombre de champs de référence sont mesurés sur le terrain.

Les différences suivantes sont calculées :
- En altimétrie en mesurant les différences de hauteur entre surfaces planes des nuages de points dans les zones de recouvrement, et entre les nuages de points et les champs de référence
- En planimétrie en exploitant les surfaces inclinées et les arêtes naturellement présentes dans les données (pans de toitures, lignes de faîtage).

Un calcul d’ajustement global permet de minimiser les écarts en adaptant les valeurs des paramètres de calibration.
A l’issue de ce processus, les écarts entre les bandes de vols, ainsi qu’entre le nuage de points LiDAR et les champs de référence sont inférieures à la tolérance fixée.

3.2. Filtrage des données

Les nuages de points LiDAR sont ensuite classifiés. La classification comprend les trois étapes :
- Analyse « full wave » permettant une première classification en "surface dure" et "végétation" ; la classe végétation comprend également des points pour lesquels la réflexion est plus faible que sur une surface dure (arêtes de bâtiments, balcons, terrasses, éléments aériens, pylônes, etc.), suivant les cas.
- Analyse morphologique combinant un ensemble de filtres permettant de définir le sol et les éléments hors sol, en plus de la végétation. Ces filtres comprennent un certain nombre d’opérations et sont paramétrisables suivant la nature du terrain.
- Contrôle de qualité et classification manuelle ou assistée, pour corriger les erreurs, et pour la définition des classes "EAU" et "PONT". Pour rappel, le LiDAR fonctionne sur base d’une onde lumineuse, et plus particulièrement un laser. Or le rayon laser émis par notre LiDAR, de par sa fréquence, est totalement réfléchi sur les surfaces d’eau. Ce qui, à l’exception de rares cas, empêche l’onde émise de revenir vers le récepteur. En conclusion, nous ne disposons pas de points LiDAR sur les plans d’eau.

Le contrôle porte principalement sur la définition du sol, qui doit comprendre suffisamment de points pour une représentation correcte, et ne plus comprendre de points hors sol.

Le contrôle se fait sur des vues ombrées.

Ceci ne garantit cependant pas que tout point situé effectivement au sol est classé comme sol.
